        貝蘭德手機通信、智能穿戴無線充電解決方案





目前最主流的無線充電技術是電磁感應式。電磁感應式無線充電技術日益成熟，尤其適用于日常生活中的手機、耳機等小型電子設備。還有很多汽車也配備了無線充電功能，便于車主為手機或其他設備充電。







貝蘭德是一家創新公司，12年沉于無線充電IC研發，為客戶提供優質的無線充電解決方案。貝蘭德無線充電技術具有諸多顯著優勢，例如可實現一芯多充，提高集成度，降低方案成本。







貝蘭德可提供 5-15W功率的無線充電芯片。D9512C 是一款兼容 Qi 2.0標準的無線充電發射芯片，針對可穿戴設備等空間受限的產品設備應用進行了優化，最大功率可達 15w。D9512C 可以與貝蘭德 D9011功率全橋芯片搭配使用。







D9512C 采用 4 x 4mm的 QFN32封裝，支持 4-16V供電電壓。集成 72MHz主頻 32bit處理器，PWM 高至 144MHz。







D9512C 內置過流、過壓和過熱等保護功能，能夠檢測電壓電流的情況。D9512C 具備異物檢測 (FOD) 功能，可以檢測發射線圈和接收線圈之間存在的異物，及時切斷電源，防止因金屬誤觸導致的安全隱患。







基于D9512C 無線充電芯片的產品特點，貝蘭德開發了2款高集成的無線充電參考設計，分別是D9512C-3in1三合一智能穿戴設備無線充電應用模塊，和BLD9512C-MPP-D9015A-D9008-A0 嵌入式無線充電應用模塊。







該款 D9512C-3in1三合一無線充電器參考設計由一塊PCB板設計而成，并且配備了三組線圈，其中一組單線圈可滿足 15W手機充電；另一組單線圈可滿足 TWS耳機充電需求；另外一個手表無線充可以根據客戶需求定義為 Apple Watch充電底座或者 Galaxy Watch充電底座。

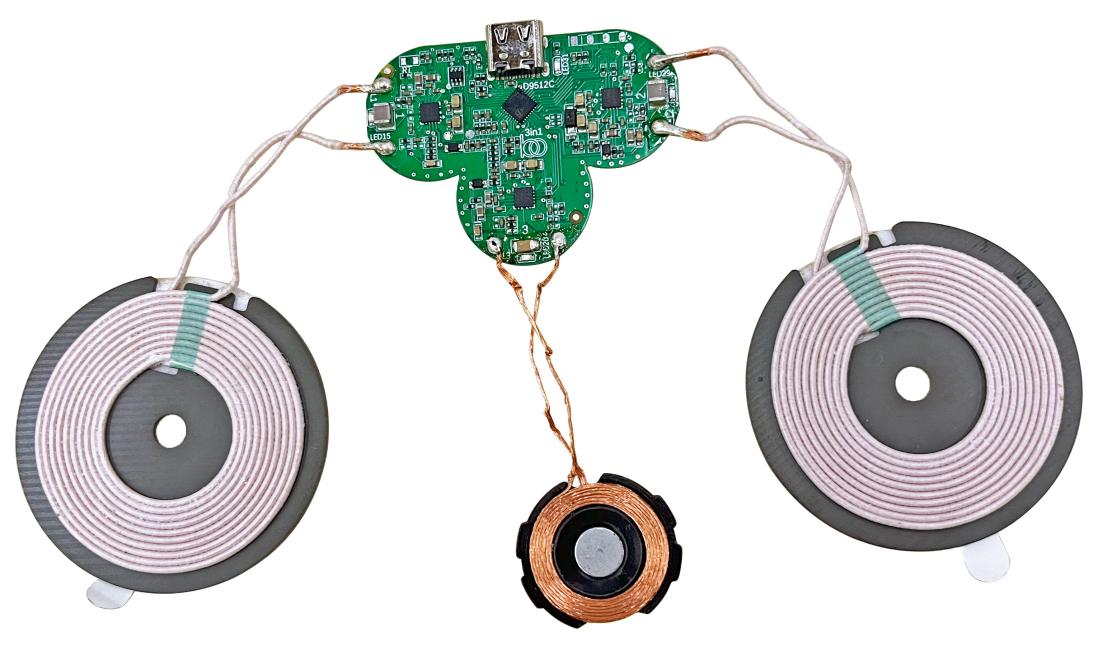

圖1：基于D9512C的D9512C-3in1無線充電發射板







BLD9512C-MPP-D9015A-D9008-A0 無線充電器參考設計由一塊PCB板設計而成，并且配備了兩組線圈，其中一組單線圈可滿足 15W磁吸手機充電；另一組單線圈可滿足 15W手機或 TWS耳機充電需求。

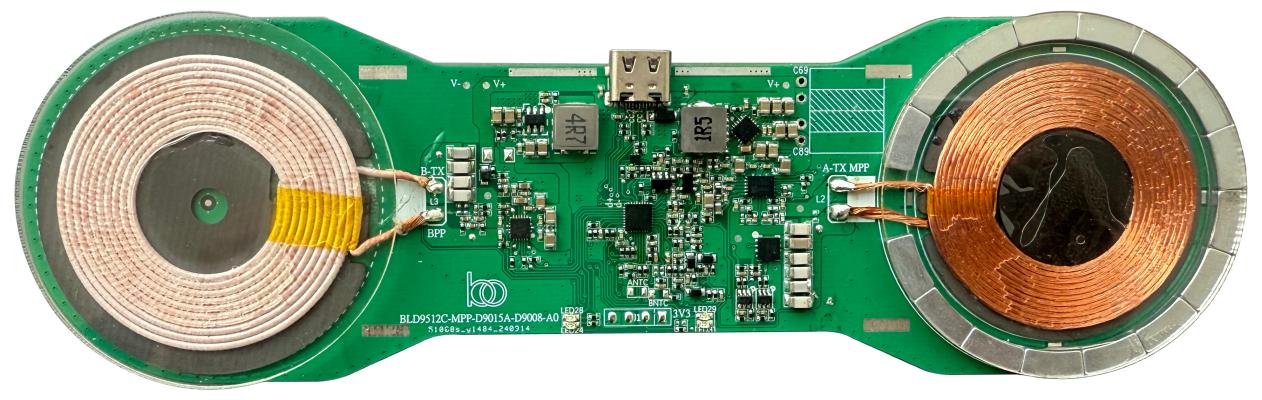

圖2：基于D9512C的BLD9512C-MPP-D9015A-D9008-A0無線充電發射板







2款參考設計的無線充電發射線圈均是由一顆 D9512C主控芯片控制，每一路分別采用一顆貝蘭德功率全橋芯片驅動發射線圈，PCB板的元器件布局十分精簡。







得益于貝蘭德 D9512C的高集成特性，加之采用了貝蘭德功率全橋芯片，多組無線充電發射控制電路可以集成在同一款PCB板上， 一方面省去了多塊PCB板布局的繁瑣，降低工程師開發難度，另一方面也節省了物料成本。







總結







傳統的多合一無線充電方案，一般需要多顆獨立無線充電主控芯片實現多路輸出控制，并且還需額外增加USB PD受電協議芯片，才能滿足PD快充輸入，PCB板電路設計復雜，開發成本及物料成本都較高。







貝蘭德 D9512C“一芯三充”無線充芯片將三組控制電路合為一體，配上貝蘭德功率全橋芯片，組成了一套高集成、更精簡的三路獨立 15W無線充電方案，可過 Qi認證，且能夠兼容蘋果、華為、三星等手機無線快充，為三合一無線充電器的開發提供了成熟的解決方案。







感興趣的歡迎私信，免費獲取無線充電模組樣品。
